Чердачная скатная кровля
Чердачная скатная крыша состоит из несущих конструкций и кровли. Между такой крышей и чердачным перекрытием, находится чердак, используемый для размещения вентиляционных каналов (коробок), разводов трубопроводов и т.п. При значительных уклонах чердачные пространства нередко используются для встроенных в них помещений.
В чердак зимой через чердачные перекрытия из помещений верхнего этажа проникают тепло и влага. Чем теплее чердак и чем теплопроводнее материал кровли, тем больше образуется конденсата (инея). При повышении наружной температуры конденсат тает, вызывая загнивание деревянных конструкций и коррозию металлических элементов. Увлажнение чердака может происходить также в результате проникания влажного воздуха из лестничных клеток, в связи с чем важное значение приобретает плотность притвора дверей и люков, ведущих на чердак.
Весьма важным и эффективным мероприятием против увлажнения чердачного пространства является его проветривание. Для этого устраивают вентиляционные отверстия под карнизом (приточные отверстия) и в коньке (вытяжные отверстия), а также слуховые окна. Несущая часть состоит из стропил, деревянных ферм, прогонов, панелей и других элементов.

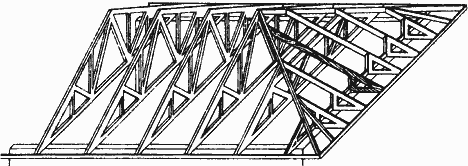

Рис. 1. Принципиальное решение несущей конструкции вальмовой крыши с применением деревянных ферм.
Рис. 2. План расположения деревянных ферм и стропил при устройстве четырехскатной вальмовой крыши
В одноэтажных однопролетных домах шириной до 6 м крыши можно возводить с использованием простейших стропильных деревянных ферм, сбитых из досок сечением 50 х 150 мм. Их легко изготовить заранее, накладывая одну на другую, а затем установить, раскрепив диагональными ветровыми связями с внутренней стороны. Стропила и нижний пояс (затяжку) соединяют между собой на гвоздях или шурупах с помощью двухсторонних накладок из досок толщиной 25 мм.
